VRF-система кондиционирования: что это и как работает
VRF-система — это мультизональная система кондиционирования: к одному наружному агрегату подключают до нескольких десятков внутренних блоков, и в каждом помещении поддерживается своя температура. Название расшифровывается как Variable Refrigerant Flow — переменный расход хладагента. Система подаёт в каждый внутренний блок столько фреона, сколько нужно под текущую нагрузку.
VRF и VRV: в чём разница
По устройству — ни в чём. VRV (Variable Refrigerant Volume) — торговая марка компании Daikin, которая выпустила первую такую систему в 1982 году. Другие производители называют свои системы VRF, поэтому в каталогах и проектах встречаются оба названия. На сайте они собраны в разделе VRV и VRF системы.
Из чего состоит VRF-система
- Наружный агрегат. Для больших зданий собирается из нескольких модулей, которые работают как один блок.
- Фреонопровод — медные трубы с разветвителями (рефнетами), которые делят поток хладагента между внутренними блоками.
- Внутренние блоки разных типов: настенные, кассетные, канальные, напольно-потолочные, консольные. В одной системе их можно сочетать.
- Управление: пульт в каждом помещении, центральный контроллер для службы эксплуатации, подключение к диспетчеризации здания.
Как работает VRF-система
Инверторный компрессор наружного агрегата плавно меняет производительность, а электронный расширительный вентиль в каждом внутреннем блоке регулирует подачу хладагента. Если в кабинете выключили технику и опустили жалюзи, блок в нём снижает мощность, а в соседних помещениях работа не меняется. За счёт плавной регулировки система экономно работает при частичной нагрузке, когда заняты не все помещения.
Двухтрубные системы и системы с рекуперацией тепла
| Тип | Как работает | Где применяют |
|---|---|---|
| Двухтрубная (тепловой насос) | Все внутренние блоки одновременно работают в одном режиме: либо охлаждают, либо греют | Офисы, магазины, жилые дома, где во всех помещениях нужен одинаковый режим |
| С рекуперацией тепла | Часть блоков охлаждает, часть одновременно греет. Тепло, отобранное в одних помещениях, передаётся в другие | Гостиницы, клиники, здания с серверными и помещениями на солнечной и теневой сторонах |
В зависимости от производителя система с рекуперацией бывает трёхтрубной или двухтрубной с распределительным блоком.
Воздушное и водяное охлаждение наружного блока

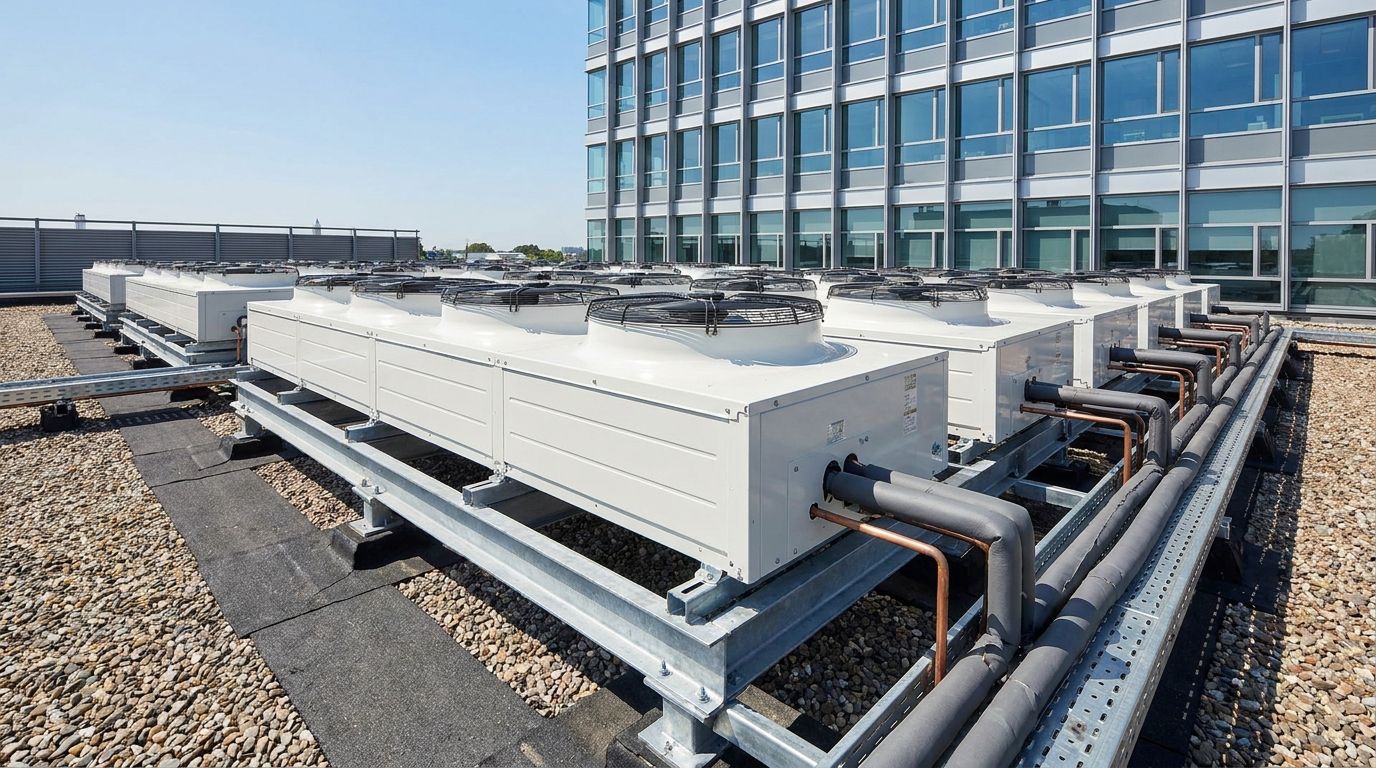

Обычный наружный агрегат VRF отдаёт тепло воздуху и стоит на кровле или на площадке у здания — это VRV с воздушным охлаждением. В системах с водяным охлаждением агрегат ставят внутри здания, а тепло уходит в водяной контур с градирней или сухой градирней (драйкулером). Такой вариант выбирают для высотных зданий и объектов, где блоки нельзя разместить на фасаде и кровле.
Ограничения по трассам и количеству блоков
Точные цифры зависят от модели. У крупных систем ведущих производителей порядок такой:
- до 50–64 внутренних блоков на один наружный агрегат, у отдельных моделей больше;
- общая длина фреонопровода — до 1000 м;
- от наружного агрегата до самого дальнего внутреннего блока — до 150–165 м;
- перепад высот между наружным и внутренними блоками — до 50–90 м;
- суммарная мощность внутренних блоков — обычно от 50 до 130 % мощности наружного агрегата.
Отдельно проверяют объём хладагента в самом маленьком помещении: при утечке концентрация фреона в небольшой комнате не должна превысить допустимую. Если превышает, ставят датчики утечки или меняют схему.
VRF, мульти-сплит или чиллер с фанкойлами
| Мульти-сплит | VRF | Чиллер-фанкойл | |
|---|---|---|---|
| Число помещений | 2–5 | от 5 до нескольких десятков | десятки и сотни |
| Что идёт по трубам | фреон | фреон | вода или гликоль |
| Длина трасс | до 20–25 м на блок | до 150–165 м до дальнего блока | практически не ограничена |
| Охлаждение и обогрев одновременно | нет | да, в системах с рекуперацией | да, в четырёхтрубных системах |
| Где выгоднее | квартиры, дома, небольшие офисы | офисы, гостиницы, клиники, коттеджи | торговые и бизнес-центры, больницы, производство |
Несколько комнат — мульти-сплит. Этаж или здание средней площади — VRF. Большое здание или объект с технологическим холодом — чиллер с фанкойлами.
Как подбирают VRF-систему
- Считают теплопритоки для каждого помещения и выбирают мощность внутренних блоков.
- Подбирают тип блоков под интерьер: кассетные — в открытые офисы с подвесным потолком, канальные — в гостиничные номера и коридоры, настенные — там, где подвесного потолка нет.
- Выбирают наружный агрегат по суммарной нагрузке с учётом того, что все помещения редко нагружены одновременно.
- Трассируют фреонопровод и проверяют ограничения по длинам и перепадам высот.
- Проверяют мощность при летней температуре: в Ташкенте расчёт ведут на жару +40 °C и выше.
Без проекта VRF не монтируют: ошибка в диаметрах труб или в расстановке разветвителей сказывается на работе всей системы.
Цена VRF-системы в Ташкенте
Стоимость зависит от мощности наружного агрегата, количества и типа внутренних блоков, длины трасс и системы управления. В каталоге Vent Systems VRV/VRF-системы стоят от 35 000 000 сумов. Точная цена — после расчёта нагрузки и подбора оборудования.
Вопросы и ответы
Чем VRF отличается от VRV?
Принципиально ничем. VRV — торговое название систем Daikin, VRF — общее название таких систем у других производителей.
Сколько внутренних блоков можно подключить к VRF-системе?
У крупных наружных агрегатов — до 50–64 блоков, у отдельных моделей больше. Суммарная мощность внутренних блоков обычно может составлять от 50 до 130 % мощности наружного.
Может ли VRF одновременно охлаждать и обогревать?
Да, если это система с рекуперацией тепла. Двухтрубная система работает во всех помещениях в одном режиме.
Что выбрать: VRF или чиллер с фанкойлами?
VRF проще в монтаже: нет насосной группы и водяного контура. Для больших зданий и объектов с технологическим холодом выгоднее чиллер: у водяной системы практически нет ограничений по длине трасс.
Нужен ли проект для VRF?
Да. В проекте определяют мощность блоков, диаметры труб, места разветвителей и проверяют ограничения по длинам трасс и перепадам высот.
