Система «чиллер-фанкойл»: как она работает и как подобрать её для здания

Когда нужно охладить (а зимой — обогреть) сразу много помещений — офис, торговый центр, гостиницу, производство — обычные сплит-системы быстро упираются в предел. Трасс много, наружных блоков десятки, управлять этим тяжело. Именно поэтому для крупных объектов в Ташкенте всё чаще выбирают систему «чиллер-фанкойл». Разбираем без воды: как она устроена, из чего состоит и как подобрать её под конкретное здание.

Что такое система чиллер-фанкойл и из чего она состоит

Система «чиллер-фанкойл» — это центральное водяное кондиционирование. Вместо того чтобы гонять фреон к каждому внутреннему блоку, она охлаждает воду в одном центре и разводит эту воду по зданию.

Три ключевых элемента:

  • Чиллер — холодильная машина. Охлаждает воду (обычно до +7 °C) и подаёт её в систему. Это «сердце» контура.
  • Фанкойлы — внутренние блоки в помещениях. Через теплообменник фанкойла проходит холодная вода, вентилятор прогоняет через него воздух — комната охлаждается.

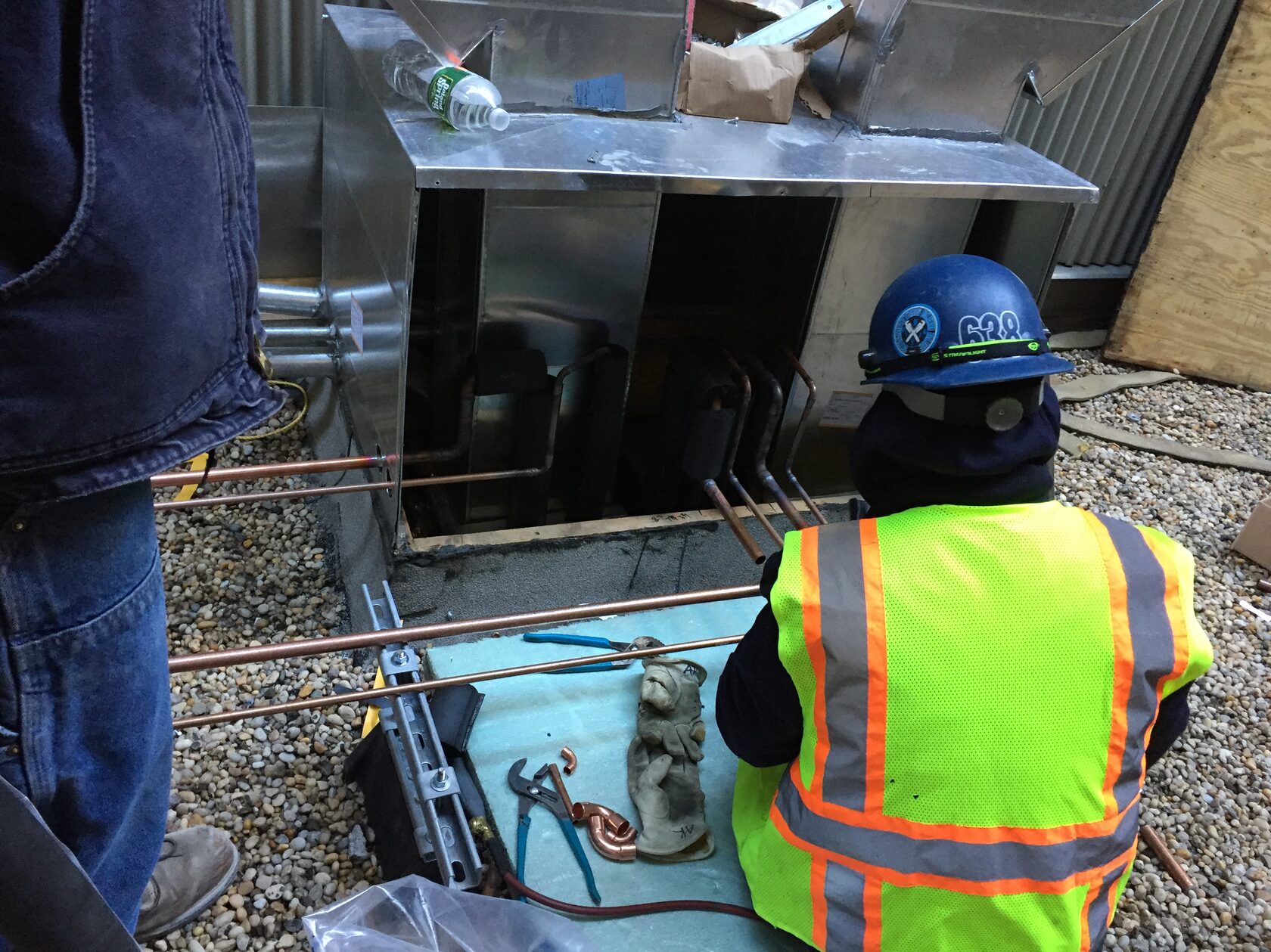

  • Трубопроводы и насосная группа — замкнутый контур, по которому вода циркулирует между чиллером и фанкойлами.

Дополнительно в систему входят расширительный бак, автоматика и запорная арматура. Всё это относится к категории вентиляционного и климатического оборудования, которое подбирается в комплекте.

Как работает система: принцип циркуляции холодной воды

Логика простая и надёжная:

  1. Чиллер охлаждает воду в своём испарителе.
  2. Насос гонит холодную воду по трубам ко всем фанкойлам здания.
  3. В каждом фанкойле вода отдаёт холод воздуху помещения через теплообменник.
  4. Нагревшаяся вода возвращается обратно в чиллер — и цикл повторяется.

Зимой при наличии источника тепла (котёл, тепловой насос) по этому же контуру можно пускать тёплую воду — и те же фанкойлы работают на обогрев. Одна система круглый год.

Главное преимущество такой схемы: фреон есть только внутри самого чиллера, а по зданию идёт обычная вода. Это безопаснее, длина трасс практически не ограничена, а добавить новый фанкойл можно почти в любой точке контура.

Чиллер с воздушным или водяным охлаждением — что выбрать

Чиллер сам должен куда-то сбрасывать тепло. По способу сброса они делятся на два типа:

  • Чиллер с воздушным охлаждением — сбрасывает тепло прямо в атмосферу через вентиляторы. Проще в монтаже, не требует градирни, чаще ставится на кровле. Оптимален для большинства офисных и торговых зданий.
  • Чиллер с водяным охлаждением — сбрасывает тепло в воду и работает в связке с градирней. Компактнее по наружной части и эффективнее на больших мощностях, но требует водяного контура и градирни. Выбор для крупных промышленных и высоконагруженных объектов.

Для условий Ташкента с жарким летом важно закладывать запас по мощности: при +40 °C воздушный чиллер отдаёт меньше номинала, и это нужно учитывать на этапе подбора. Полный модельный ряд — на странице чиллеров.

Фанкойлы: кассетные, напольные и канальные — где какой ставить

Фанкойл подбирают под тип помещения и способ монтажа. Три самых распространённых исполнения:

  • Кассетные фанкойлы — встраиваются в подвесной потолок, раздают воздух на четыре стороны. Идеальны для офисов open-space, магазинов, ресторанов с потолком «армстронг».
  • Напольные фанкойлы — ставятся у стены или под окном, монтаж простой, обслуживание удобное. Подходят для кабинетов, гостиничных номеров, помещений без запотолочного пространства.
  • Канальные фанкойлы — прячутся за потолком и раздают воздух через воздуховоды и решётки. Полностью скрытый монтаж — там, где важен чистый интерьер.

В одном здании можно смешивать типы: в холле — кассетные, в номерах — напольные, в переговорных — канальные. Все они работают от одного чиллера.

Как подобрать мощность чиллера и фанкойлов

Правильный подбор начинается с расчёта теплопритоков — сколько тепла нужно снять из каждого помещения. На него влияют:

  • площадь и высота помещений;
  • остекление и ориентация по сторонам света;
  • количество людей и тепловыделяющей техники;
  • назначение помещения (серверная греется куда сильнее склада).

Ориентировочно на охлаждение закладывают порядка 100–120 Вт на м² для офиса, но это только прикидка «на пальцах» — точная цифра всегда считается по проекту. Сначала подбирают фанкойлы под каждое помещение, затем суммируют нагрузку и подбирают чиллер с запасом 15–20 % на пиковую жару и потери в трассах.

Ошибка в меньшую сторону — система не вытянет в жару; в большую — переплата и частые тактования. Поэтому расчёт мощности лучше доверить инженеру: мы подбираем комплект под конкретный объект бесплатно.

Чиллер-фанкойл или VRF / мульти-сплит: когда что выгоднее

Частый вопрос — не проще ли поставить VRF-систему или мульти-сплит. Коротко по нише каждой:

  • Мульти-сплит — до 4–5 комнат, квартира или небольшой офис. Дальше нерентабельно.
  • VRF/VRV — средние и крупные здания, где важна точная зональность и компактность трасс. Отличное решение, но длина фреоновых магистралей ограничена.
  • Чиллер-фанкойл — большие и распределённые объекты: гостиницы, ТЦ, больницы, производства. Практически неограниченная протяжённость контура, простое масштабирование, безопасность (по зданию идёт вода, а не фреон).

Универсального ответа нет — выбор зависит от площади, этажности и задач. Если сомневаетесь, наш инженер сравнит варианты именно под ваш объект.

Часто задаваемые вопросы

Можно ли на системе чиллер-фанкойл и охлаждать, и отапливать?

Да. Летом чиллер подаёт холодную воду, зимой при наличии источника тепла (котёл или тепловой насос) по тому же контуру идёт тёплая вода — фанкойлы работают на обогрев. Это одна из главных причин выбрать такую систему.

Насколько сложно расширить систему в будущем?

Несложно — в этом её сила. Пока у чиллера есть запас мощности, новый фанкойл подключается врезкой в существующий водяной контур практически в любой точке здания. Перекладывать фреоновые трассы, как в сплит-системах, не нужно.

Нужен ли проект для системы чиллер-фанкойл?

Для корректной работы — да. Нужен расчёт теплопритоков, гидравлики контура и подбор насосной группы. Без проекта высок риск ошибиться с мощностью и балансировкой. Мы выполняем подбор и проектирование под объект.

Что экономичнее в эксплуатации — чиллер-фанкойл или много сплитов?

На крупных объектах чиллер-фанкойл обычно выигрывает: один центр холода работает эффективнее десятков отдельных компрессоров, проще в обслуживании и управлении. На маленьких помещениях выгоднее сплит или мульти-сплит.

Как быстро можно подобрать комплект под моё здание?

Достаточно площади, назначения помещений и планировки. По этим данным мы подберём чиллер и фанкойлы и соберём комплект оборудования. Подбор — бесплатно.

Работает ли система в жару Ташкента без потери мощности?

Работает, если чиллер подобран с запасом на пиковые +40 °C. Мы всегда закладываем этот запас на этапе расчёта, чтобы система держала комфортную температуру даже в самые жаркие дни.

Нужна система кондиционирования для здания в Ташкенте? Подберём чиллер и фанкойлы под ваш объект, рассчитаем мощность и соберём комплект вентиляционного оборудования — свяжитесь с нами для бесплатного подбора.
