Воздуховоды для вентиляции: виды, расчёт сечения и монтаж

Воздуховод — это «кровеносная система» вентиляции. По нему воздух идёт от вентилятора к решёткам и диффузорам и обратно на вытяжку. От того, насколько грамотно подобрано сечение, материал и трасса, зависит всё: хватит ли воздухообмена, будет ли гудеть система и сколько она потратит электроэнергии. Ошибка в воздуховодах обходится дороже самого воздуховода — переделка трассы почти всегда сложнее и дороже, чем правильный расчёт на старте. Ниже — как разобраться в типах, посчитать сечение и не наделать типичных ошибок.

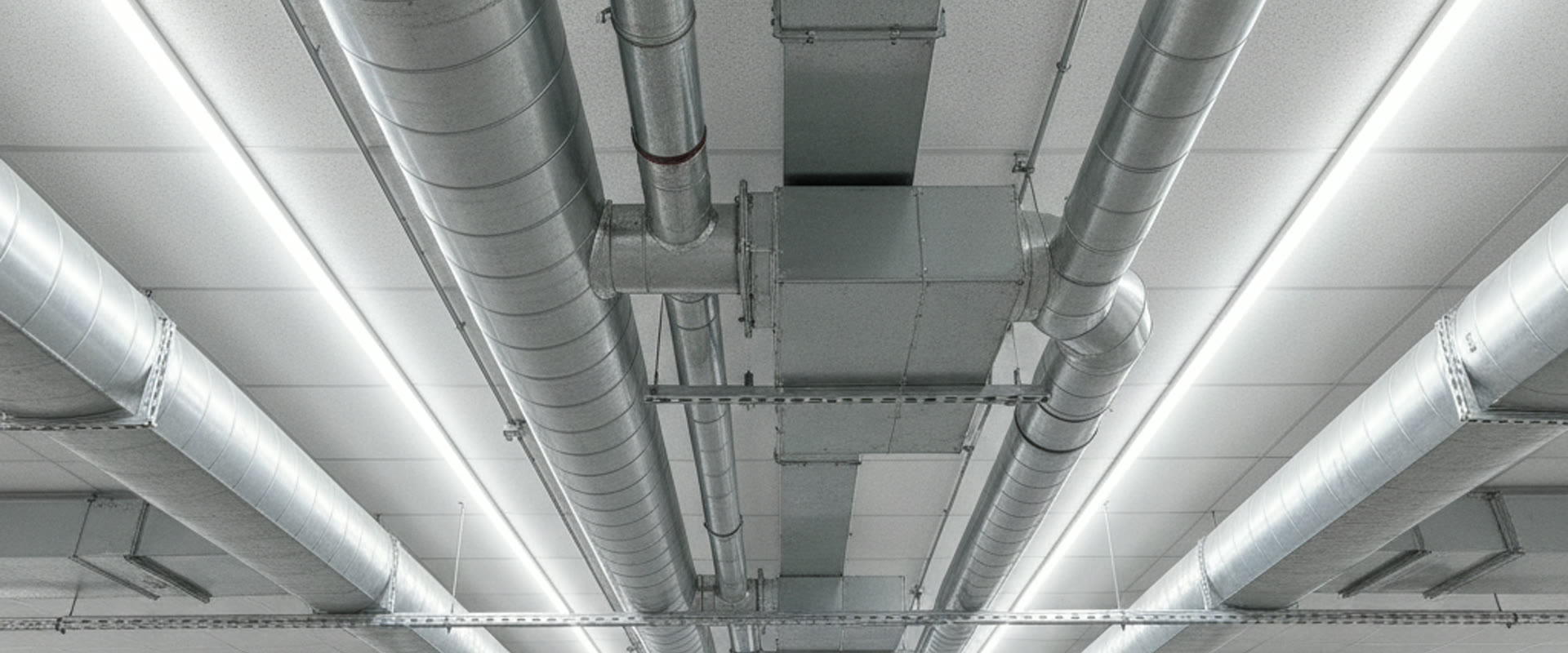

Круглые и прямоугольные воздуховоды: что выбрать

По форме сечения воздуховоды делятся на круглые и прямоугольные — и это не вопрос вкуса, а инженерный компромисс.

• Круглые — при равной площади дают меньшее сопротивление воздуху и лучшую герметичность, расходуют меньше металла и проще в монтаже. Их выбирают всегда, когда позволяет высота пространства.
• Прямоугольные — компактнее по высоте и лучше вписываются в узкое запотолочное пространство, за подшивные потолки и в короба. Платят за это большим сопротивлением и более сложными соединениями.

На практике магистрали часто ведут прямоугольными там, где мало места по высоте, а ответвления и подводки к решёткам — круглыми. Отдельно стоит спирально-навивной круглый воздуховод: он жёсткий, герметичный и аккуратно выглядит, поэтому его нередко оставляют открытым в интерьерах в стиле лофт.

Материалы: оцинковка, нержавейка, пластик и гибкие

Материал подбирают под среду, которую гоняет система:

• Оцинкованная сталь — рабочая лошадка приточно-вытяжной вентиляции. Недорогая, прочная, не боится коррозии в обычных условиях.
• Нержавеющая сталь — для влажных, агрессивных и пищевых сред: кухни, бассейны, лаборатории, производство. Дороже, но служит там, где оцинковка ржавеет.
• Пластик (ПВХ, полипропилен) — химически стойкий, гладкий, лёгкий. Уместен на вытяжках с агрессивными парами и в бытовых системах.
• Гибкие воздуховоды (алюминиевые и полимерные гофры) — только для коротких участков: подводка к решётке, диффузору или вентилятору. Длинные трассы из гофры — ошибка: складки гофры резко «съедают» давление.

В запылённом климате Ташкента материал и герметичность особенно важны: неплотные стыки тянут пыль и снижают КПД всей системы.

Как рассчитать сечение воздуховода

Сечение считают по двум величинам: расходу воздуха (L, м³/ч) и допустимой скорости воздуха (V, м/с). Площадь сечения находят по формуле:

F = L / (3600 × V), где F — площадь в м², L — расход в м³/ч, V — скорость в м/с.

Скорость нельзя завышать — иначе появляется шум и растут потери давления. Ориентиры по скорости воздуха:

• магистральные каналы — 6–8 м/с (в промышленных системах до 10–12);
• ответвления — 3–5 м/с;
• у решёток и диффузоров в помещении — 1,5–3 м/с, чтобы не свистело и не дуло.

Дальше по площади подбирают ближайший стандартный диаметр (для круглых) или пару сторон (для прямоугольных). Именно так закрываются запросы вида «расчёт воздуховода», «скорость воздуха в воздуховоде» и «квадратура воздуховодов» — квадратура нужна ещё и для сметы, поскольку монтаж часто считают за м² развёртки металла.

Соединения и герметичность

Круглые воздуховоды соединяют ниппелями и муфтами, прямоугольные — фланцами (шинорейка или уголок). Реечное (шинорейное) соединение сегодня стандарт для прямоугольных каналов: быстро и достаточно герметично. Герметичность — не мелочь: воздуховоды делят на классы плотности (условно A, B, C), и каждая щель — это утечка воздуха, лишняя нагрузка на вентилятор и перерасход электроэнергии. Стыки уплотняют лентой или герметиком, а на ответственных системах проверяют опрессовкой.

Дефлекторы и защита вытяжки

Дефлектор — насадка на конце вытяжного воздуховода или трубы. За счёт ветра он создаёт разрежение и усиливает естественную тягу, а заодно защищает канал от дождя, снега и обратного задувания. Для систем с естественной вытяжкой дефлектор — простой способ поднять эффективность без вентилятора. На механической вытяжке чаще ставят зонт или защитную решётку от осадков и птиц. Выбор зависит от того, есть ли в системе вентилятор и какая у канала высота над кровлей.

Монтаж и типичные ошибки

• Длинная гофра вместо жёсткого канала. Гибкий воздуховод удобно тянуть, но каждый его метр и каждый изгиб отнимают давление. Используйте гофру только на коротких подводках.
• Лишние повороты и резкие отводы. Каждый отвод — это местное сопротивление. Плавные отводы и продуманная трасса экономят давление и снижают шум.
• Провис и слабое крепление. Воздуховод крепят с нормативным шагом на хомуты и шпильки; провисший канал гудит и накапливает конденсат.
• Экономия на герметизации. Незаклеенные стыки — самая частая причина «недодува»: воздух уходит в потолок, а не в помещение.
• Нет теплоизоляции там, где нужно. На приточных и уличных участках без изоляции образуется конденсат, капель и плесень.

Отдельная история — каналы дымоудаления: их делают из более толстого металла и с нормируемой огнестойкостью, это уже противодымная вентиляция, а не обычная приточно-вытяжная система.

Сколько стоит и как заказать в Ташкенте

Цена воздуховодов зависит от материала, сечения, толщины металла и количества фасонных частей (отводы, переходы, тройники). Считать «на глаз» невыгодно: недостаточное сечение придётся переделывать, избыточное — переплата за металл и место. Vent Systems подберёт и изготовит воздуховоды и фасонные изделия под ваш проект, посчитает расход воздуха и сечение, подберёт вентиляторы, решётки, фильтры и шумоглушители к системе. Расчёт сечения и трассы — бесплатно, по Ташкенту.
