Противодымная вентиляция: дымоудаление и огнезадерживающие клапаны

При пожаре людей убивает не столько огонь, сколько дым: он лишает видимости и делает воздух непригодным для дыхания за считанные минуты. Задача противодымной вентиляции — держать пути эвакуации свободными от дыма и не дать ему разойтись по зданию через воздуховоды. Это отдельная инженерная система со своими клапанами, вентиляторами и воздуховодами, и она обязательна для многих типов зданий. Разберём, как она устроена и какие клапаны за что отвечают — без лишней теории, по делу.

Что такое противодымная вентиляция

Противодымная вентиляция работает только при пожаре и состоит из двух частей, которые действуют вместе:

• Дымоудаление (вытяжная противодымная вентиляция) — удаляет дым и горячие газы из коридоров, холлов и помещений, где начался пожар, выбрасывая их наружу.
• Подпор воздуха (приточная противодымная вентиляция) — нагнетает чистый воздух в лестничные клетки, лифтовые шахты и тамбур-шлюзы, создавая избыточное давление. Дым в эти зоны не заходит, и люди эвакуируются по «чистым» путям.

Именно связка «удалили дым оттуда, где горит + поддали чистый воздух туда, где эвакуируются» и спасает людей. Одно без другого работает хуже.

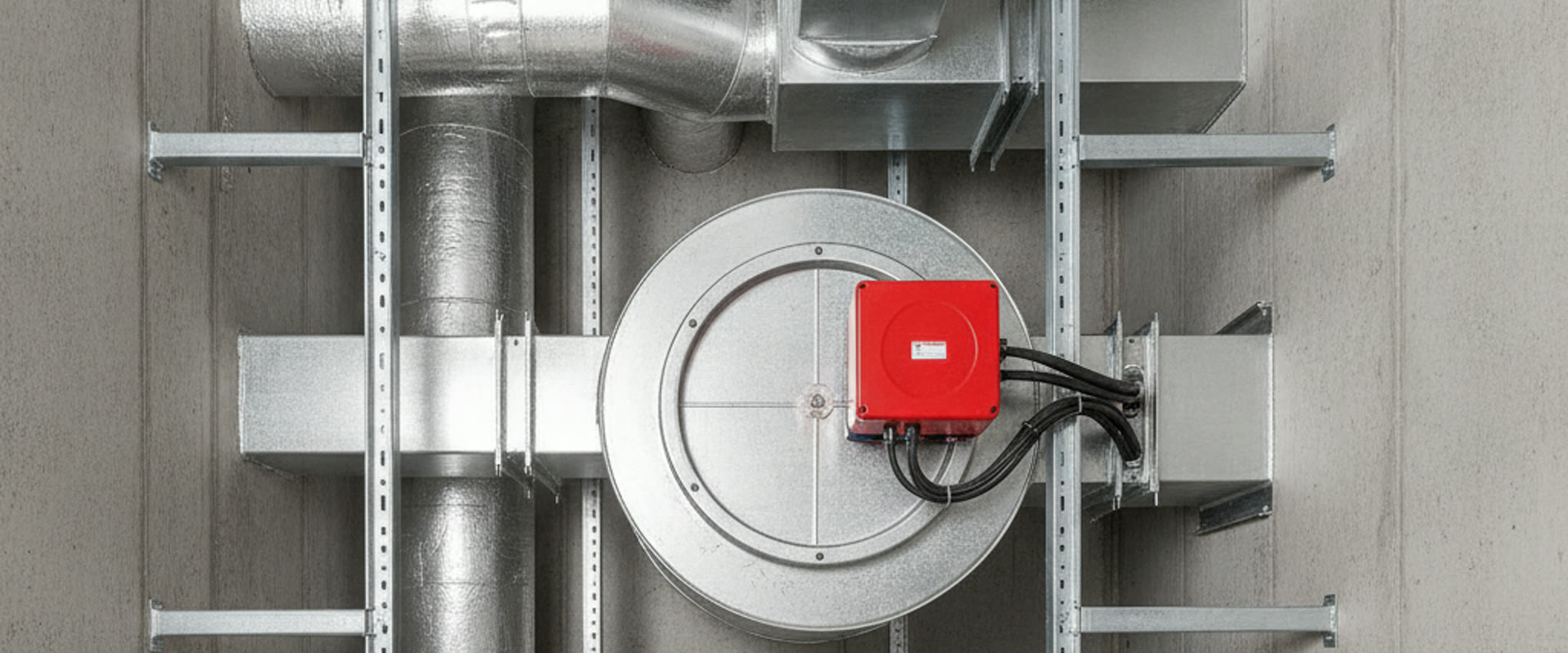

Огнезадерживающие и противопожарные клапаны

Обычная вентиляция при пожаре превращается в проблему: по воздуховодам огонь и дым свободно расходятся с этажа на этаж. Чтобы этого не произошло, в местах, где воздуховоды пересекают противопожарные преграды (стены, перекрытия), ставят огнезадерживающие (противопожарные) клапаны.

• В обычном режиме такой клапан нормально открыт — воздух идёт свободно.
• При пожаре он закрывается по сигналу или от теплового датчика и перекрывает воздуховод, не давая огню и дыму пройти дальше.

Главная характеристика — предел огнестойкости, обозначается индексом EI и временем в минутах (например EI 60, EI 90): столько времени клапан держит целостность и не пропускает жар. Управляет заслонкой привод: электромеханический с возвратной пружиной (закрывается при пропадании сигнала) или с электромагнитным тепловым замком. Отдельно стоит упомянуть обратный клапан — он не противопожарный, а не даёт воздуху идти в обратную сторону; путать их нельзя.

Дымовые клапаны в системах дымоудаления

В системе дымоудаления логика обратная. Дымовой клапан нормально закрыт и открывается только при пожаре — в том месте, откуда нужно тянуть дым. Открылся клапан на «горящем» этаже, включился вентилятор дымоудаления — и дым уходит именно оттуда, а не размазывается по всему зданию. Поэтому дымовые клапаны рассчитаны на работу с горячими газами и тоже имеют нормируемый предел огнестойкости.

Воздуховоды для дымоудаления: особые требования

Каналы дымоудаления работают с раскалёнными газами, поэтому к ним отдельные требования:

• Отдельная система. Дымоудаление не совмещают с обычной приточно-вытяжной вентиляцией.
• Толще металл. Воздуховоды дымоудаления делают из стали большей толщины, чем обычные, — они должны держать высокую температуру.
• Нормируемая огнестойкость. Каналы защищают огнезащитными покрытиями или конструкцией так, чтобы они сохраняли работоспособность заданное время (тот же принцип EI).
• Плотность. Стыки герметичны, чтобы дым не подсасывался в смежные зоны.

Именно поэтому запросы вроде «толщина воздуховодов дымоудаления» и «воздуховоды дымоудаления требования» — не формальность: заниженная толщина или отсутствие огнезащиты делают систему бесполезной в тот момент, когда она нужнее всего.

Дроссель-клапан — это про другое

Дроссель-клапан (регулирующий) часто путают с противопожарным, хотя задача у него совсем иная — балансировка. Им регулируют расход воздуха по ветвям системы, чтобы к каждому помещению приходил нужный объём. К пожарной безопасности он отношения не имеет, но без него сложно настроить вентиляцию так, чтобы «не дуло в одном месте и не задыхалось в другом». В проекте эти клапаны решают разные задачи и ставятся в разных местах.

Где противодымная вентиляция обязательна

Требование продиктовано не желанием заказчика, а противопожарными нормами. Как правило, система нужна в зданиях с массовым пребыванием людей и там, где эвакуация занимает время: многоэтажные жилые и офисные здания, торговые центры, гостиницы, паркинги, производственные и общественные здания. Конкретный состав системы, пределы огнестойкости и точки установки клапанов определяет проект в привязке к действующим нормам и типу объекта — это не та область, где стоит импровизировать.

Как подобрать и заказать в Ташкенте

Противодымная вентиляция подбирается по проекту: тип и пределы огнестойкости клапанов, производительность вентиляторов дымоудаления и подпора, сечение и защита воздуховодов. Ошибка здесь — это не перерасход электроэнергии, а безопасность людей и приёмка объекта. Vent Systems поставит огнезадерживающие и дымовые клапаны, приводы, воздуховоды дымоудаления и сопутствующее вентиляционное оборудование, поможет подобрать позиции под ваш проект и нормы. Подбор и расчёт — по Ташкенту.
